Как да конфигурирате XM TRX устройство – основни настройки

от Borislav Nikolov | Публикувано в Инструкции | Все още няма коментари | 883 прочита

Как да конфигурирате DVR на XM TRX – основни настройки.



Под общи настройки, трябва да се разбират настройките който са необходими да се направят на всеки видеорекордер, преди да започнете да го ползвате, а именно час и дата, настройка на  резолюцията на VGA и HDMI изхода спрямо монитора/TV, добавяне на потребител, режим на работа, задаване на статичен адрес,  добавяне на камери в хибриден или IP режим, преглед на записи.

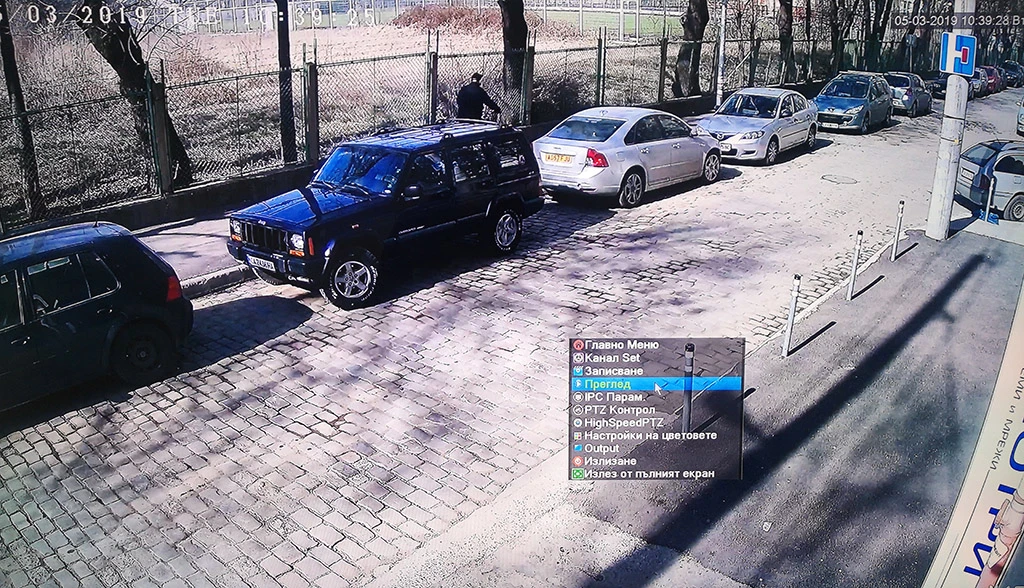

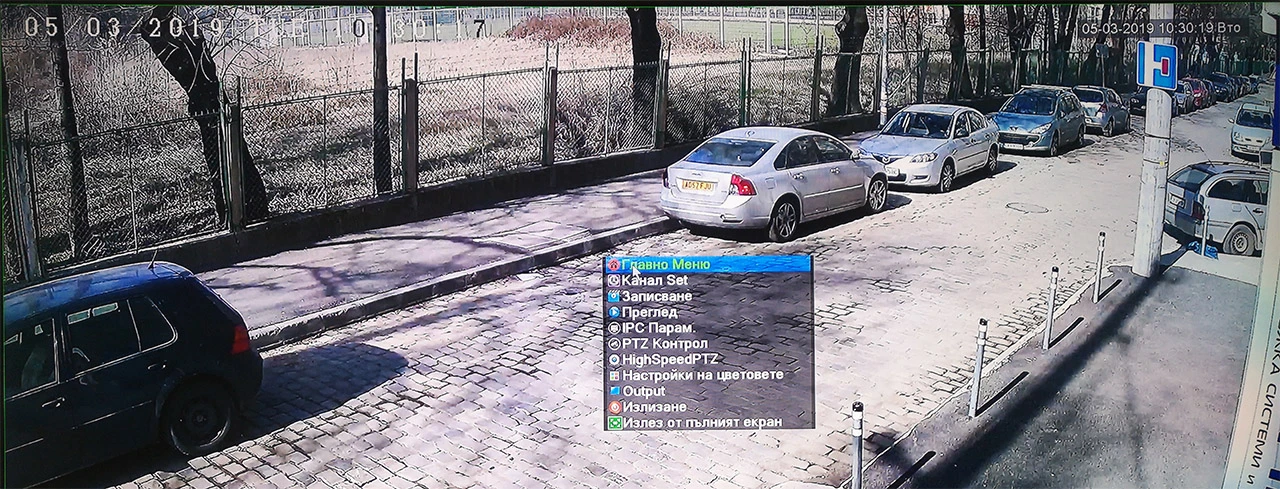

За да влезете в главното меню, натиснете десен бутон на мишката и изберете MAIN MENU.

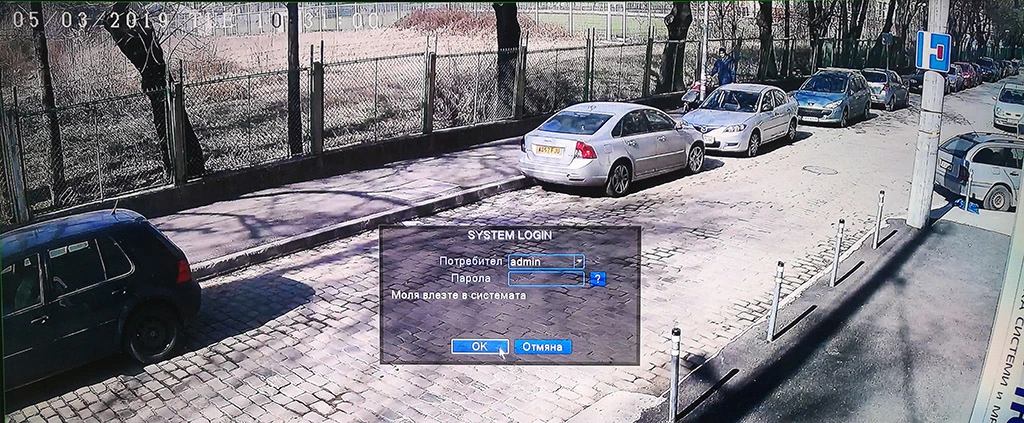

При първоначално влизане е необходимо да въведете парола за достъп (по подразбиране всички устройства на XM TRX са без парола). След като успешно влезете в устройството с бутона OK, може да започне конфигурирането му.

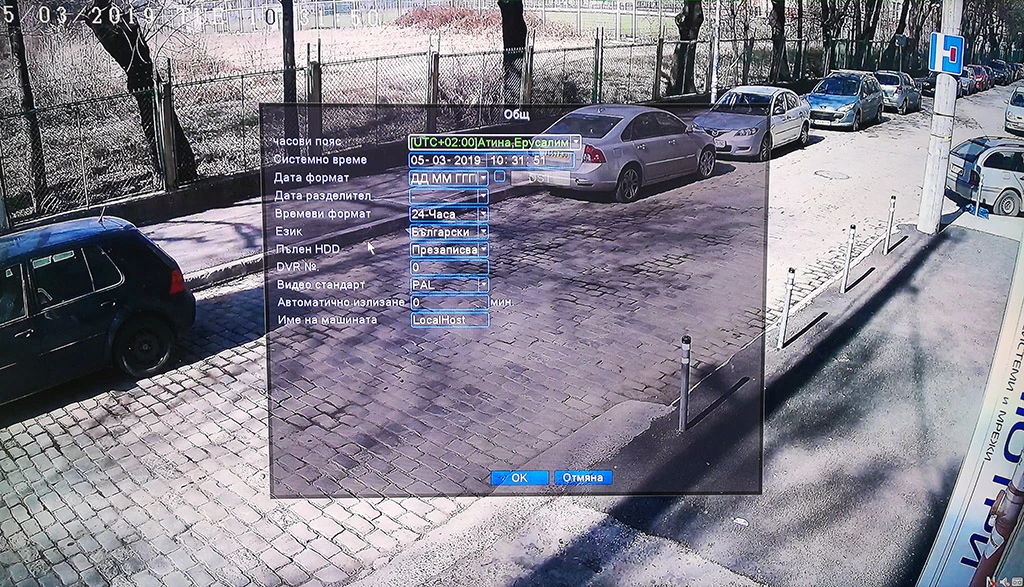

Стъпка 1: Изберете категория СИСТЕМА --> под-категория ОБЩ



Стъпка 1.1: В под-категория ОБЩ, конфигурираме настройки като часова зона, час и дата, език на графичното меню,видео стандарт и настройка при запълване на HDD с информация ( по подразбиране тази настройка е ПРЕЗАПИСВАНЕ, това означава, че след запълване на HDD с информация устройството ще продължи да прави записи като изтрива най-старите записи в HDD и ги заменя с последните) .

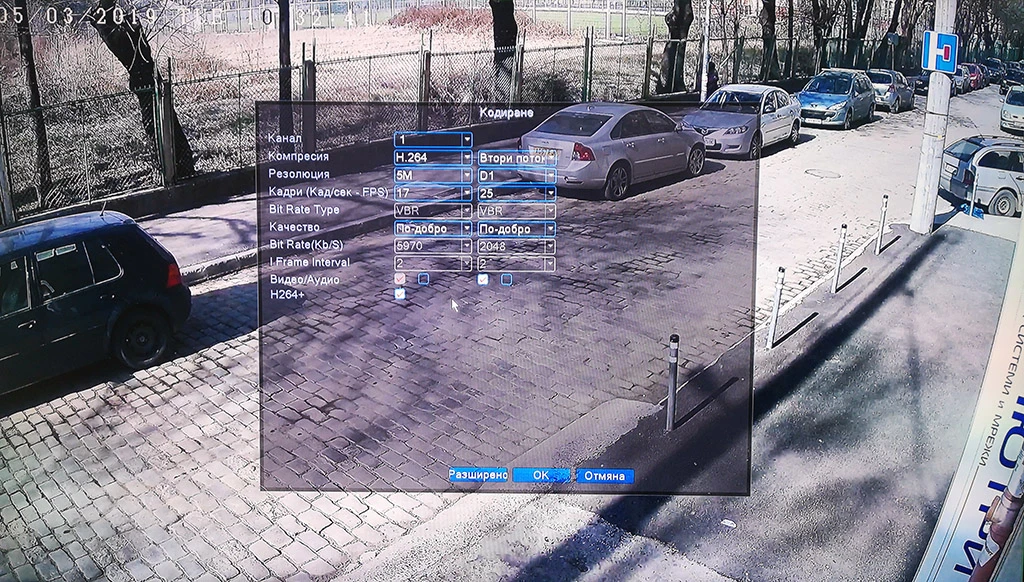

Стъпка 2: Изберете категория СИСТЕМА --> под-категория КОДИРАНЕ



Стъпка 2.1: В под-категория КОДИРАНЕ можете да конфигурирате компресия, резолюцията и кадрите на запис и възпроизвеждане, да активирате аудио входовете за всеки канал отделно, настройвате стрийма за мобилни устройства. Потвърждавате с OK.

*Настройките се правят за всеки канал поотделно.

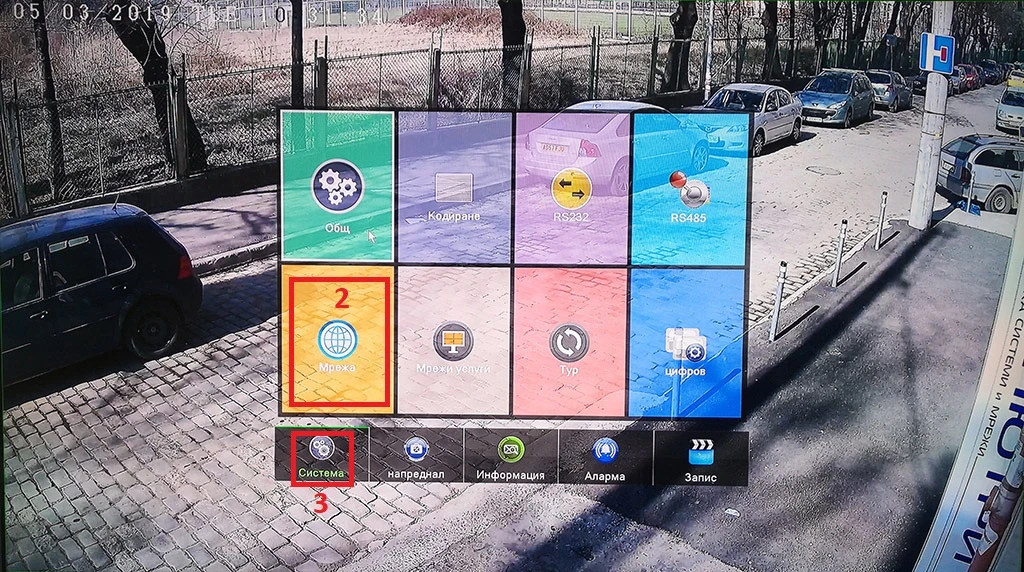

Стъпка 3: Изберете категория СИСТЕМА --> под-категория МРЕЖА

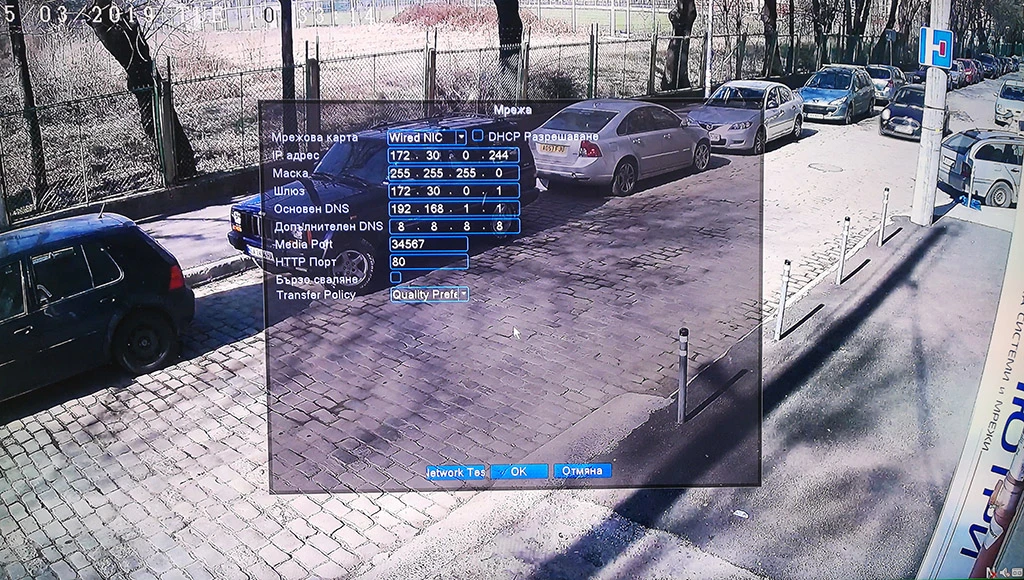

Стъпка 3.1: В под-категория МРЕЖА, е необходимо да зададете статичен адрес от вътрешната мрежа, извън обхвата на DHCP Range на рутера (в повечето случаи той е от адрес .100 до адрес .199), за да можете да наблюдавате устройството директно по IP , при наличен реален статичен адрес. След като зададете статичен адрес от вътрешната мрежа на рутера е необходимо да направите port forwarding в рутера към портове 80, 34567. Моля, прегледайте инструкцията за port forwarding.

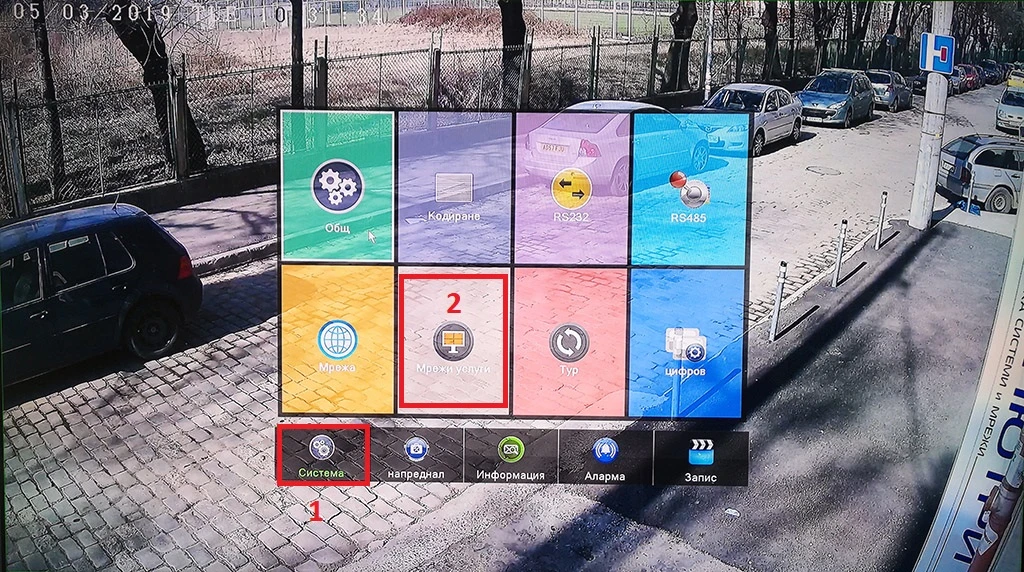

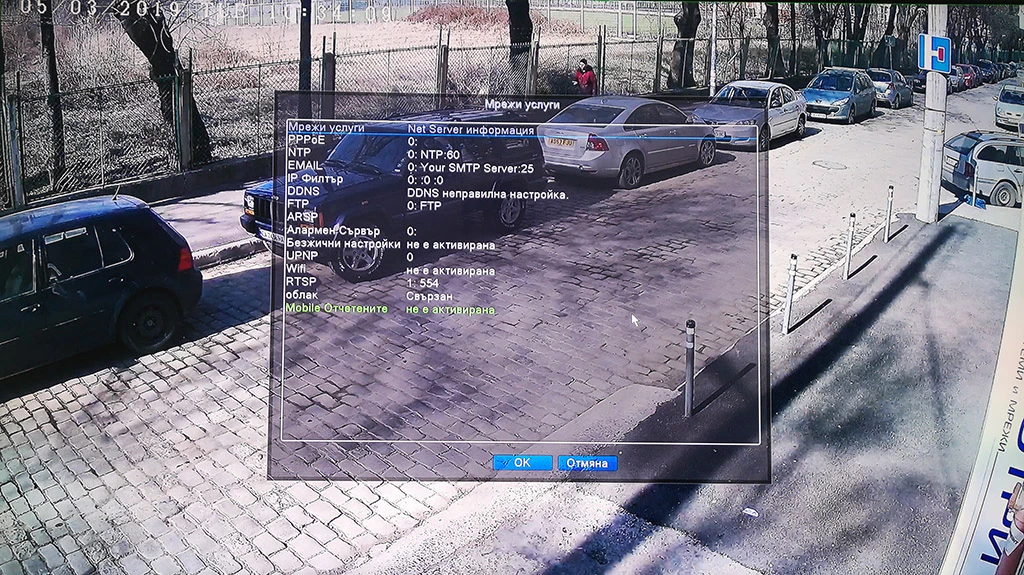

Стъпка 4:  Изберете категория СИСТЕМА --> под-категория МРЕЖИ И УСЛУГИ



Стъпка 4.1: В под-категория МРЕЖИ И УСЛУГИ, можете:

- да активирате облак (Cloud-наблюдение без необходимост от реален статичен IP адрес)

- NTP ( автоматично получаване на час и дата през интернет)

- да конфигурирате имейл адрес за изпращане на информация при детекция на движение

- Mobile репорт ( изпращане на мобилни известия чрез мобилно приложение XMEye при детекция на движение)



Стъпка 5: Изберете категория СИСТЕМА --> под-категория ЦИФРОВ.



Стъпка 5.1: В тази под-категория можете да променяте режимите на работа на различните устройства на XM TRX – дали аналогови HD камери да работят в комбинация с IP, в режим само с аналогови HD или режим само с цифрови IP камери.

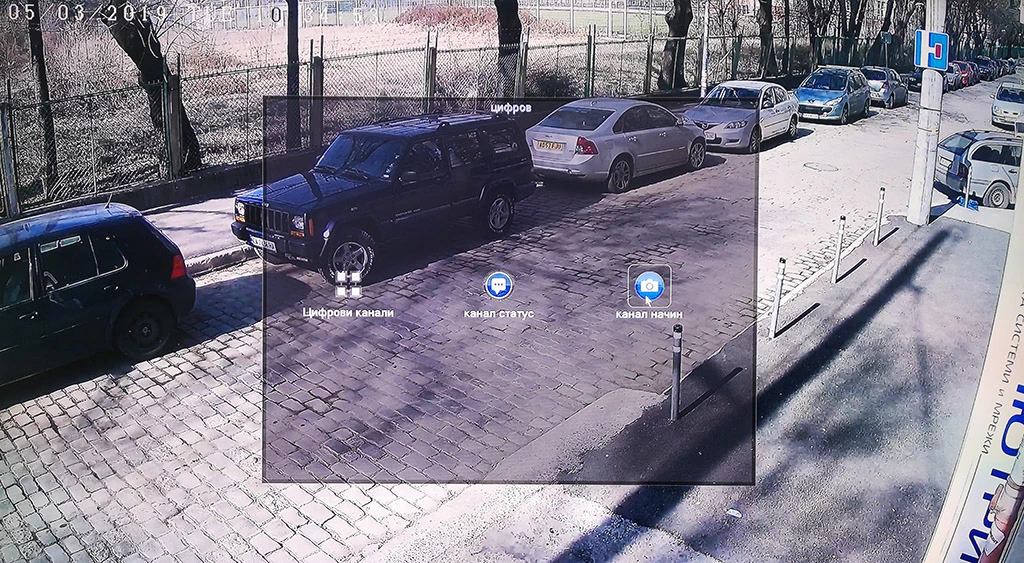

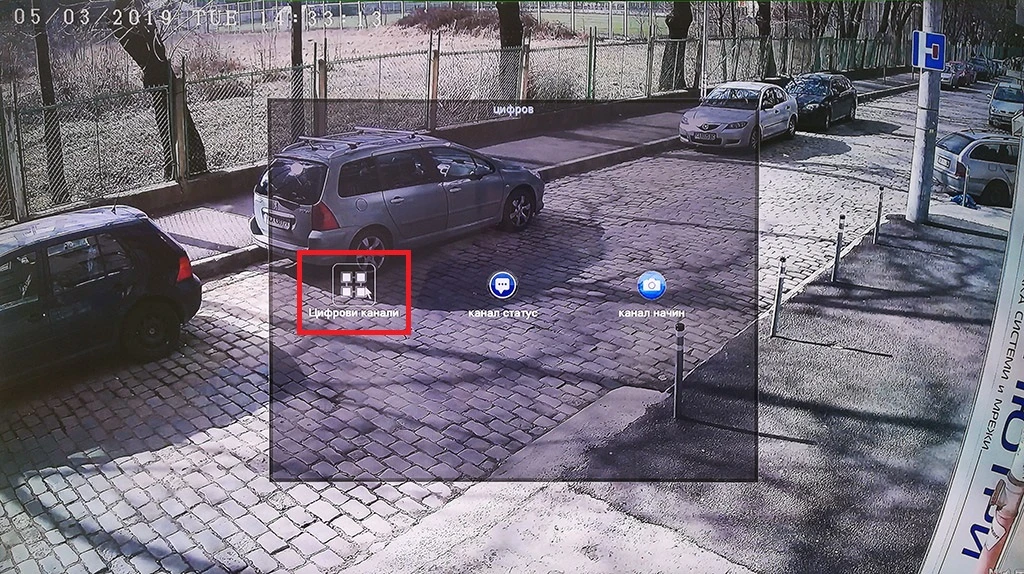

Стъпка 5.2: В случай че сте избрали хибриден или IP режим на работа, избирате Цифрови канали за да добавите IP камера.

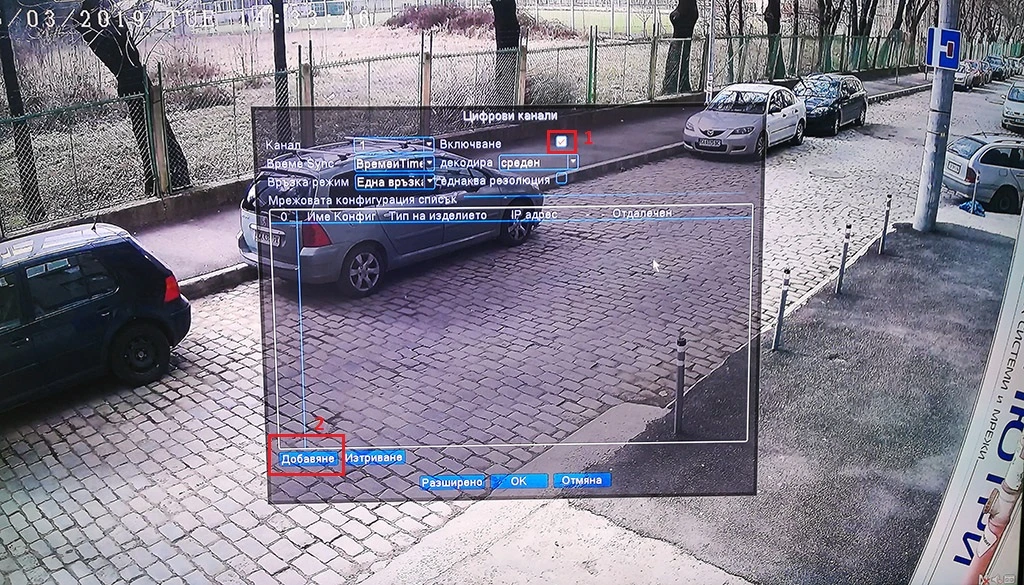

Стъпка 5.3: Избирате бутон ВКЛЮЧВАНЕ, за да активирате канала. За да добавите камера избирате бутона ДОБАВЯНЕ.

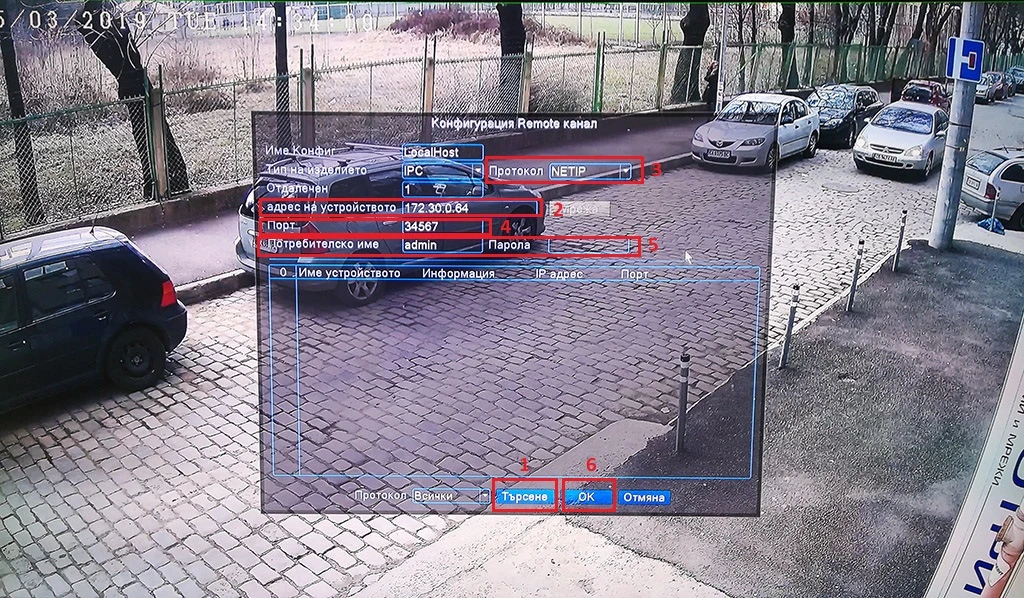

Стъпка 5.4:

1.Ако не знаете IP адреса на камерата е необходимо да изберете бутона ТЪРСЕНЕ

2. Въвеждате IP адреса на ръка или избирате от списъка след като сте избрали бутона търсене

3. Избирате протокол за комуникация в зависимост от камерата която искате да добавите (NETIP е частен протокол за комуникация на устройствата на XM TRX, ONVIF е протокол за комуникация между продукти на различни производители)

4.Въвеждате порта за комуникация с камерата

5.Въвеждате потребителското име и парола за достъп в камерата

6.Потвърждавате с OK

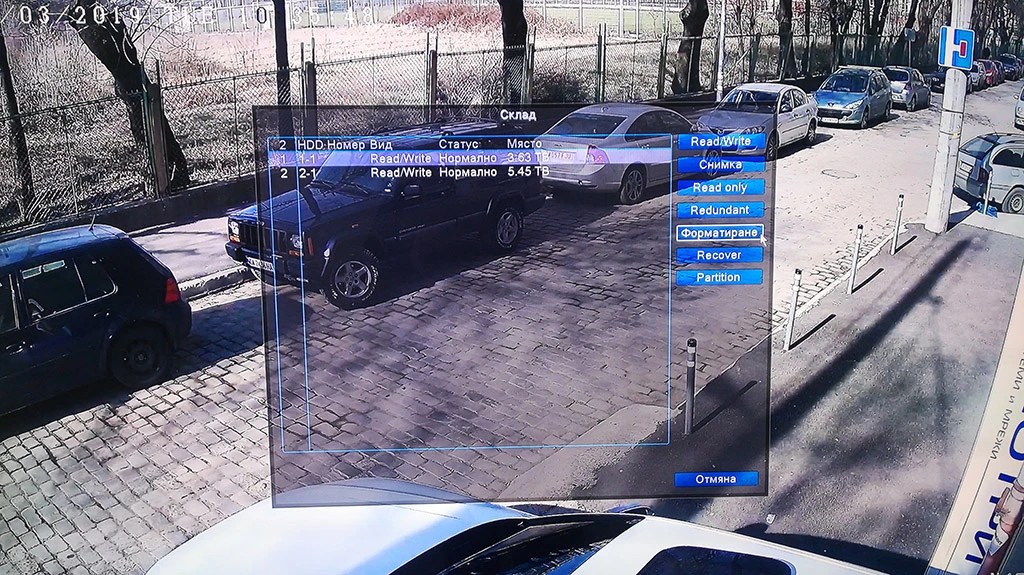

Стъпка 6: Изберете категория НАПРЕДНАЛ --> под-категория СКЛАД



Стъпка 6.1:  Можете да форматирате HDD ( изтривате цялата информация от диска) през бутона ФОРМАТИРАНЕ.

За да започне DVR да прави записи , е необходимо да форматирате HDD.

*В зависимост от спецификата на обекта можете да избирате между запис при детекция на движение, постоянен или в определени часови интервали.

* Ако не сте наясно със значението и последствията на тези бутони, не ги променяйте от тези по подразбиране

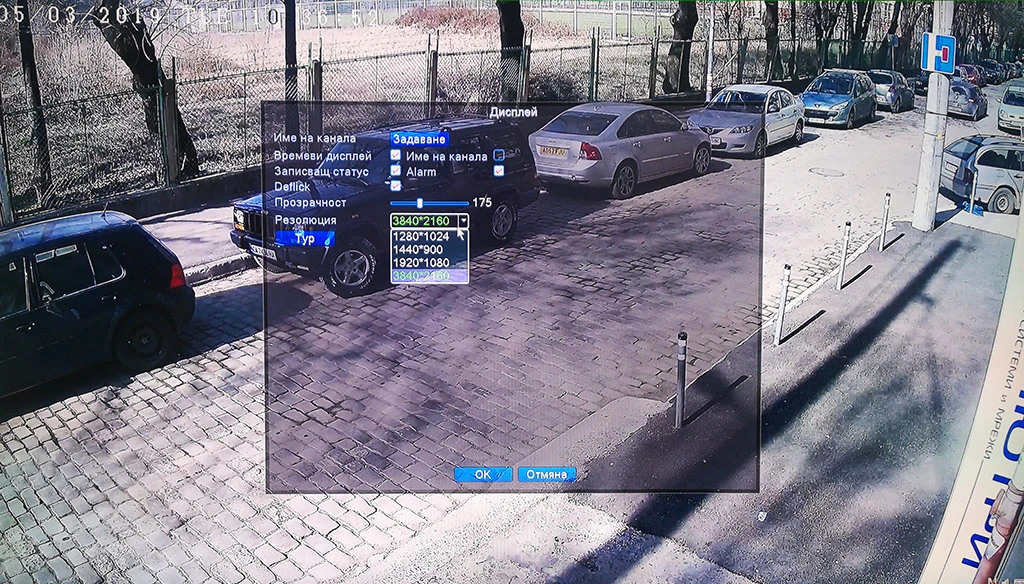

Стъпка 7:  Изберете категория НАПРЕДНАЛ --> под-категория ДИСПЛЕЙ



Стъпка 7.1: Избирате резолюция за VGA и HDMI съвместима с монитора или TV към който ще се включва XM TRX устройството. Потвърждавате с бутона OK.

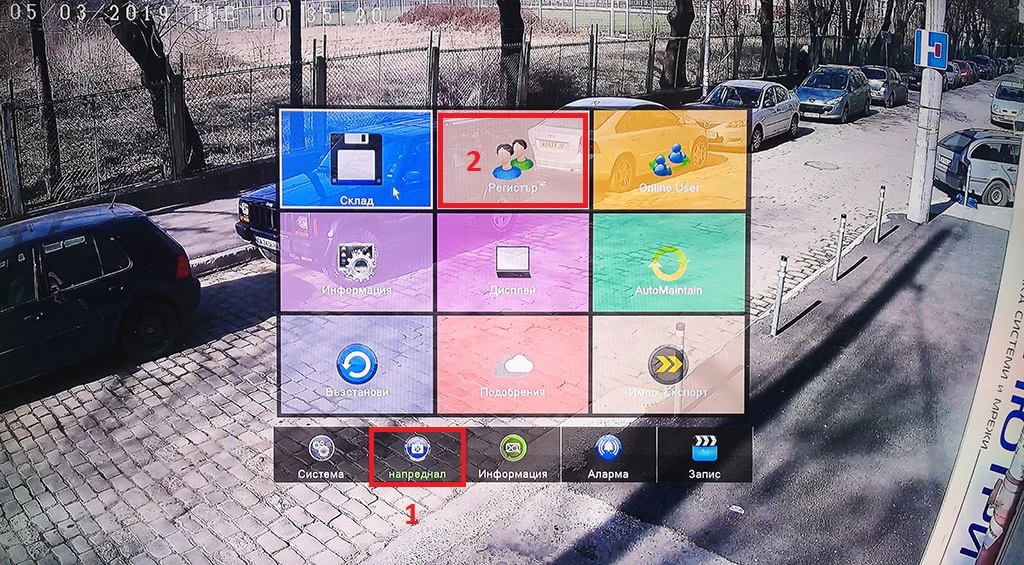

Стъпка 8: Изберете категория НАПРЕДНАЛ --> под-категория РЕГИСТЪР НА ПОТРЕБИТЕЛИ

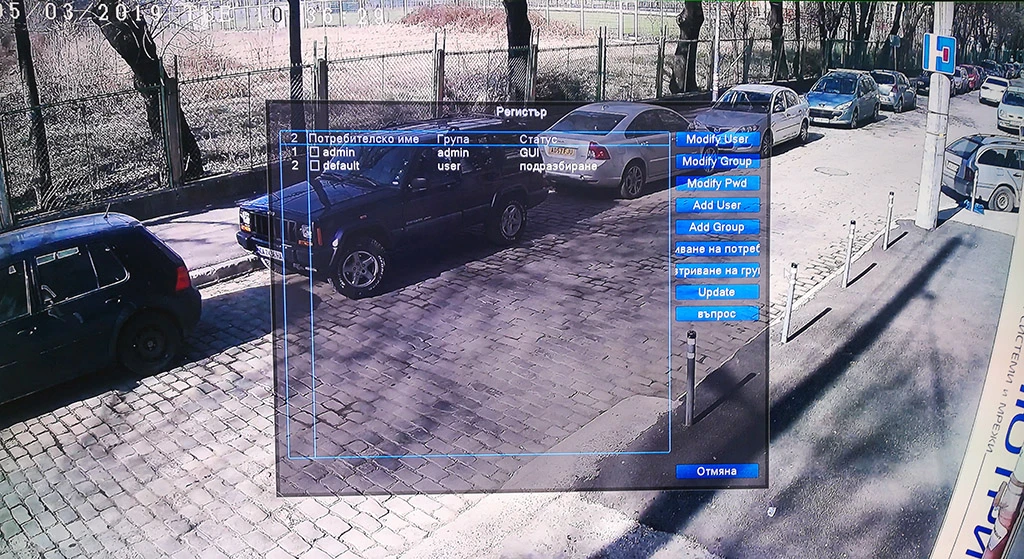

Стъпка 8.1: По подразбиране XM TRX  устройствата са с потребителско име admin- без парола.

-през бутона Modify User – можете да променяте правата за достъп на съществуващи потребители

-през бутона Modify Pwd – можете да зададете или да промените парола на съществуващ потребител

-през бутона Add User – можете да добавяте потребители с различни нива на достъп и възможности

-през бутона Въпрос – можете да дадете отговор на таен въпрос, който ще ви помогне да ресетирате паролата за достъп в случай че я забравите

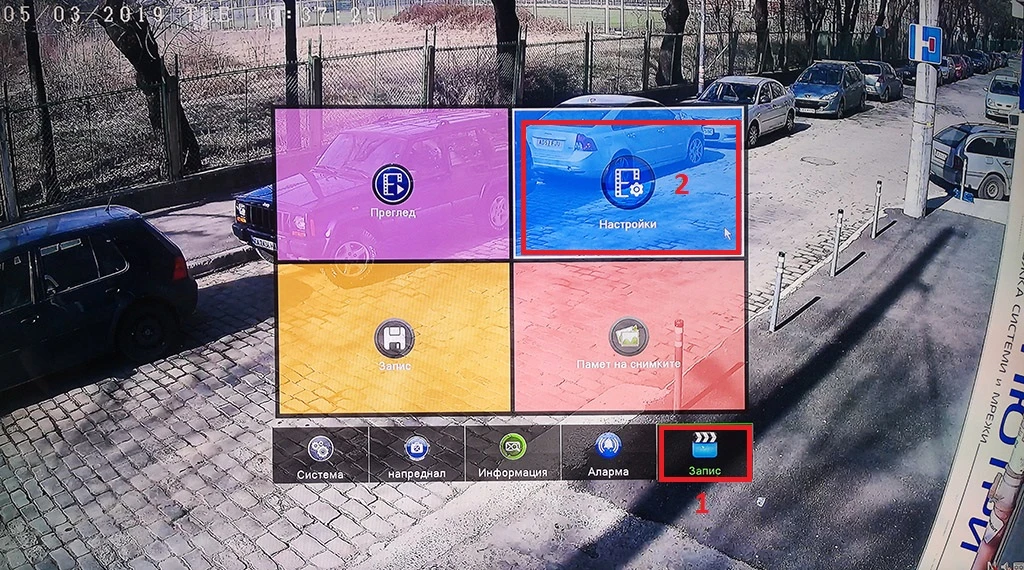

Стъпка 9: Изберете категория ЗАПИС --> под-категория НАСТРОЙКИ

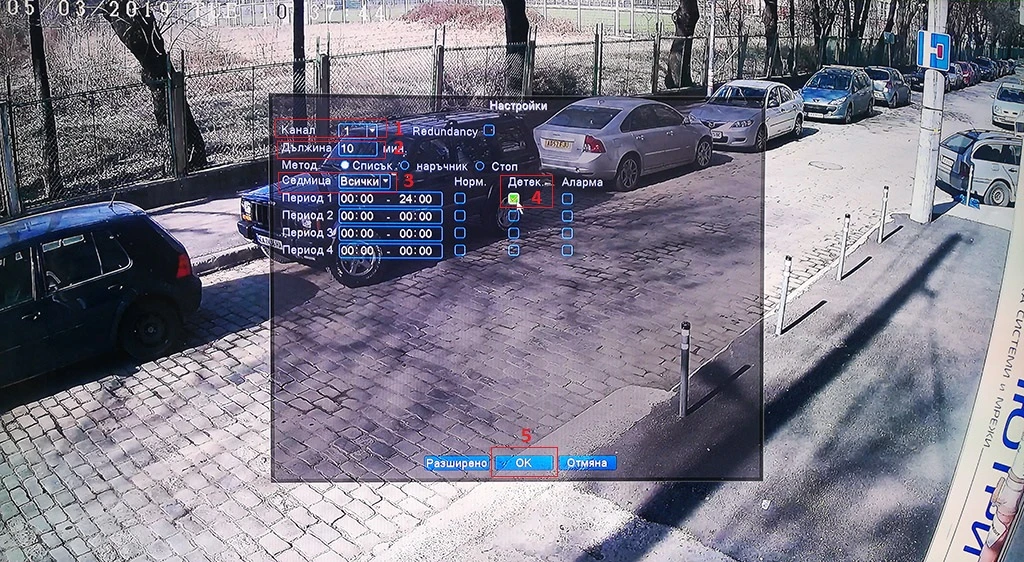

Стъпка 9.1:

  • Канал – избирате канал за който ще направите следващите настройки
  • Максимална дължина на клип ( например: Ако устройството е конфигурирано при детекция на движение, ако детекцията продължи 25мин., рекордера ще раздели записа на 2 клипа по 10мин. и 1 клип с дължина 5мин.)
  • Седмица – избирате ден от седмицата за който да са активни тези настройки – ИЗБИРАТЕ ВСИЧКИ ДНИ
  • Маркирате детекция на движение
  • Потвърждавате с OK

*Тези стъпки се повтарят при настройката на всеки канал

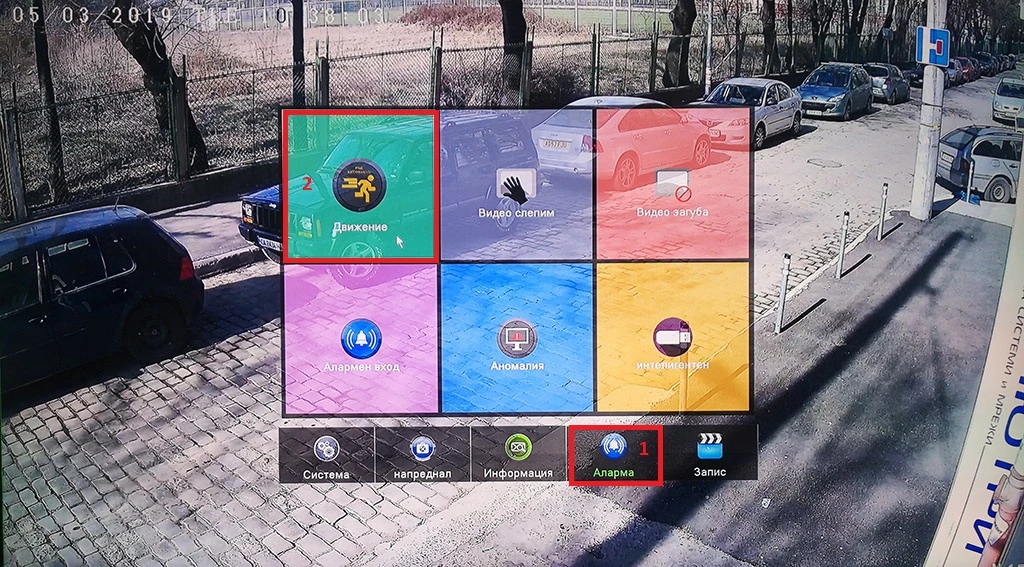

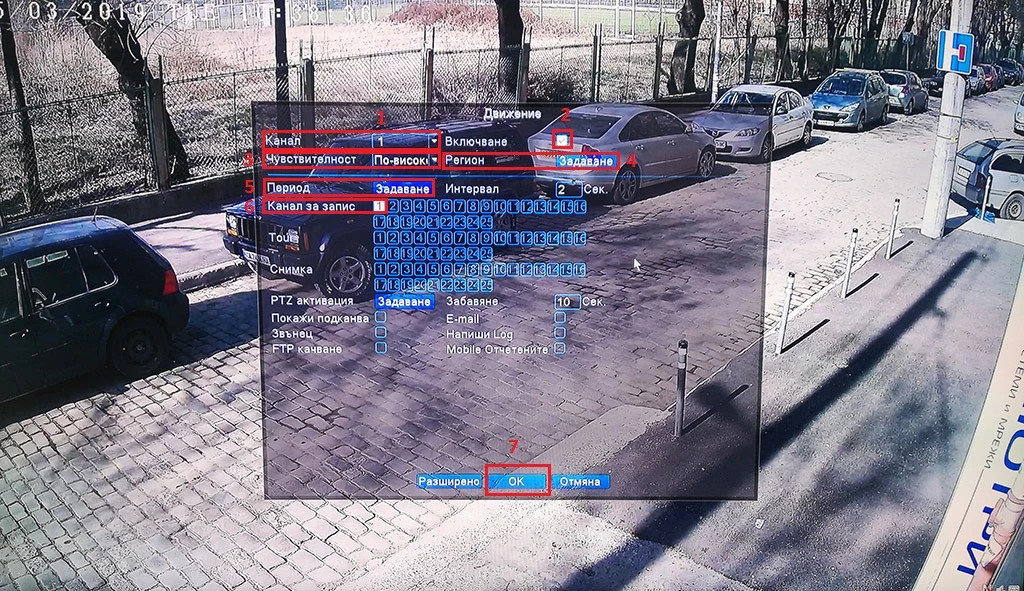

Стъпка 9.2: Изберете категория АЛАРМА --> под-категория ДВИЖЕНИЕ. В тази категория се конфигурират параметрите на детекцията на движение.



Стъпка 9.3:

1 и 2. Активирате канала

3. Чувствителност на детекцията

4. Регион на действие на детекцията ( избирате ВСИЧКИ ДНИ ОТ СЕДМИЦАТА)

5. Период на детекцията (избирате дните за които да важи настройката)

6. Канал за запис (при поява на детекция на съответния канал ,кой/кои канали да се записват,*например : ако има детекция на първи канал избираме да се записва само 1ви канал)

7. Потвърждаваме направените настройки с ОК

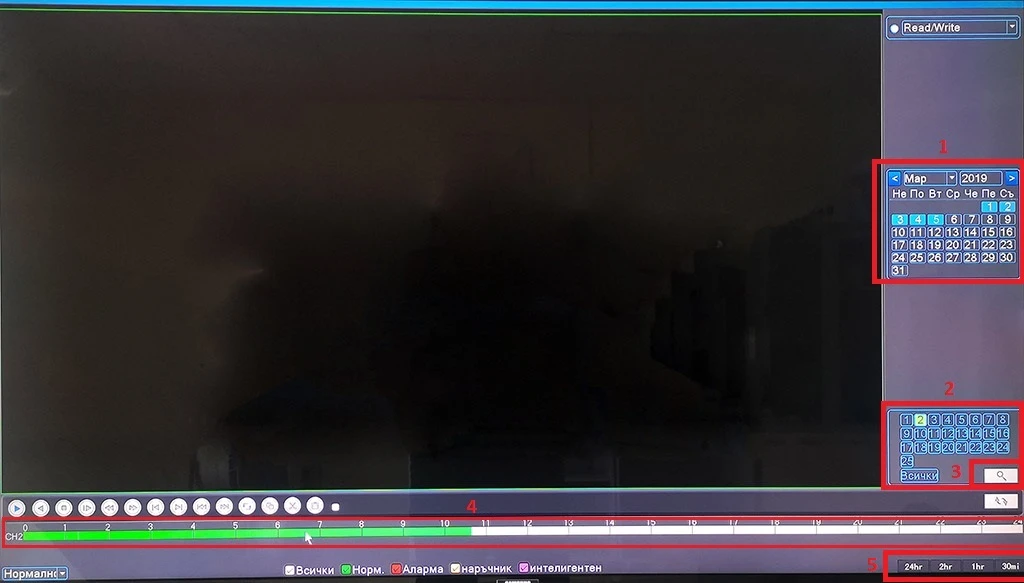

Стъпка 10: Направените записи можете да преглеждате, като се върнете в началния екран и изберете ПРЕГЛЕД



Стъпка 10.1: Въвеждате параметри на търсенето:

  1. В оцветените дати има регистрирани записи, избирате ден, месец и година
  2. Избирате канал (камера) за търсене
  3. Избирате бутона ТЪРСЕНЕ (лупата)
  4. В полето от 0 до 24ч,в оцветеното поле се вижда кога има регистриран запис, когато кликнете върху оцветената лента, ще започне прегледа на записи.
  5. При избор на бутон 30min, 1hr, 2hr, 24hr избирате какъв да бъде периода на цветната лента от етап 4 (колкото по-малък е периода, толкова по-детайлно ще можете да преглеждате записите).



При въпроси по работата на устройството и софтуера, прегледайте и другите ни инструкции.
